VOX-PTT per Soundblaster Giancarlo propone un'altra semplice realizzazione

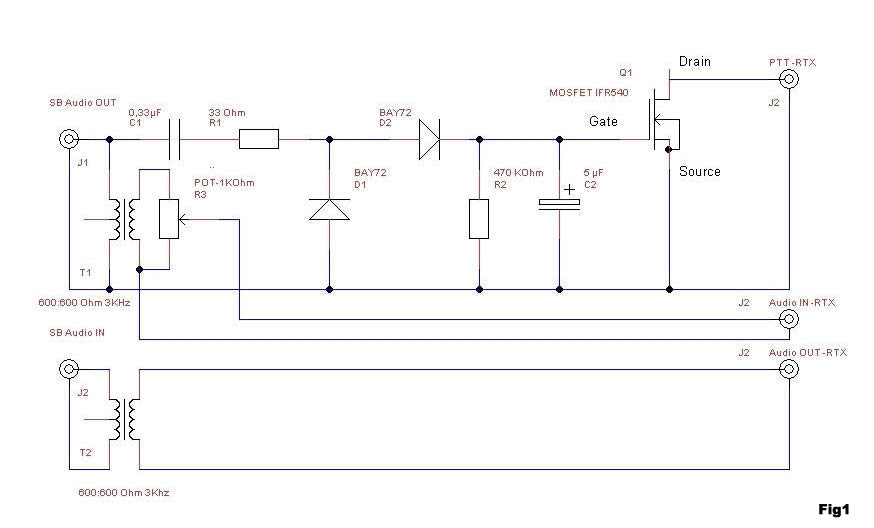

Questo circuito VOX permette la commutazione RX - TX pilotando il comando PTT dell'RTX. Sfrutta l'uscita audio della Soundblaster o altra scheda audio per Personal Computer ed ha tipico utilizzo nei metodi di trasmissione digitale come PSK31 ecc.Si rivela necessario quando la presa seriale del computer non è disponibile o presente, come in alcuni moderni PC portatili. Inoltre riduce i cablaggi di collegamento RTX - PC, caratteristica importante nell'uso mobile /P. Si è volutamente scelta la configurazione circuitale più semplice ma non per questo meno funzionale o sicura. L'interfaccia si riduce a questo VOX ed a due trasformatori di accoppiamento audio IN e OUT. Il circuito che propongo (vedi Fig. 1) disaccoppia galvanicamente i due apparati e si autoalimenta. Sfrutta come elemento di commutazione un Mosfet canale N IFR540. Vanno bene anche altri modelli meno potenti. Io ne ho usato uno già disponibile da smontaggio schede surplus. E' noto che il Mosfet è sensibile alle cariche elettrostatiche, è perciò consigliabile provare il componente prima dell'utilizzo. Se avete qualche Mosfet già disponibile, potete assicurarvi della sua funzionalità con il Tester per semiconduttori di IK1ZOY pubblicato su R.R. 4-2009. Il segnale audio di uno dei due canali della Soundblaster viene prelevato da C1 che disaccoppia in C.C. Tramite R1 il segnale

audio arriva ai due diodi che sono configurati come duplicatore di tensione. La tensione raddrizzata dai diodi viene applicata al gate del Mosfet. C2 e R2 posti tra gate e massa determinano il tempo di "sgancio" che con i valori indicati è di circa un secondo. Tutti i componenti sono ottimizzati per il minor volume (audio OUT) di innesco in configurazione PSK31. Per i metodi Hell e PSK63 il volume deve essere aumentato a causa del tipo di segnale maggiormente impulsivo e quindi mediamente meno "energetico". Notare che non è necessaria alcuna alimentazione esterna. Questo è dovuto all'utilizzo del Mosfet che è polarizzato in tensione e non in corrente come un normale transistor che invece necessiterebbe di essere alimentato da fonte esterna. I due trasformatori sono del tipo per BF, impedenza 600 ohm rapporto di trasformazione 1:1 (vedi Fig. 2). I miei sono stati recuperati da vecchi Modem. Potete trovarli nelle vecchie radioline a transistor, recuperarli da vecchi computer o su ebay a pochi euro. Nella Fig. 3 potete vedere un modem per PC tipo 56K con in evidenza il trasformatore. Il trimmer potenziometrico R3 permette di calibrare il volume
